Quartus Prime マニュアル
1. Signal Tap Logic Analyzer
ToolsメニューからSignal Tap Logic Analyzerを選択する。

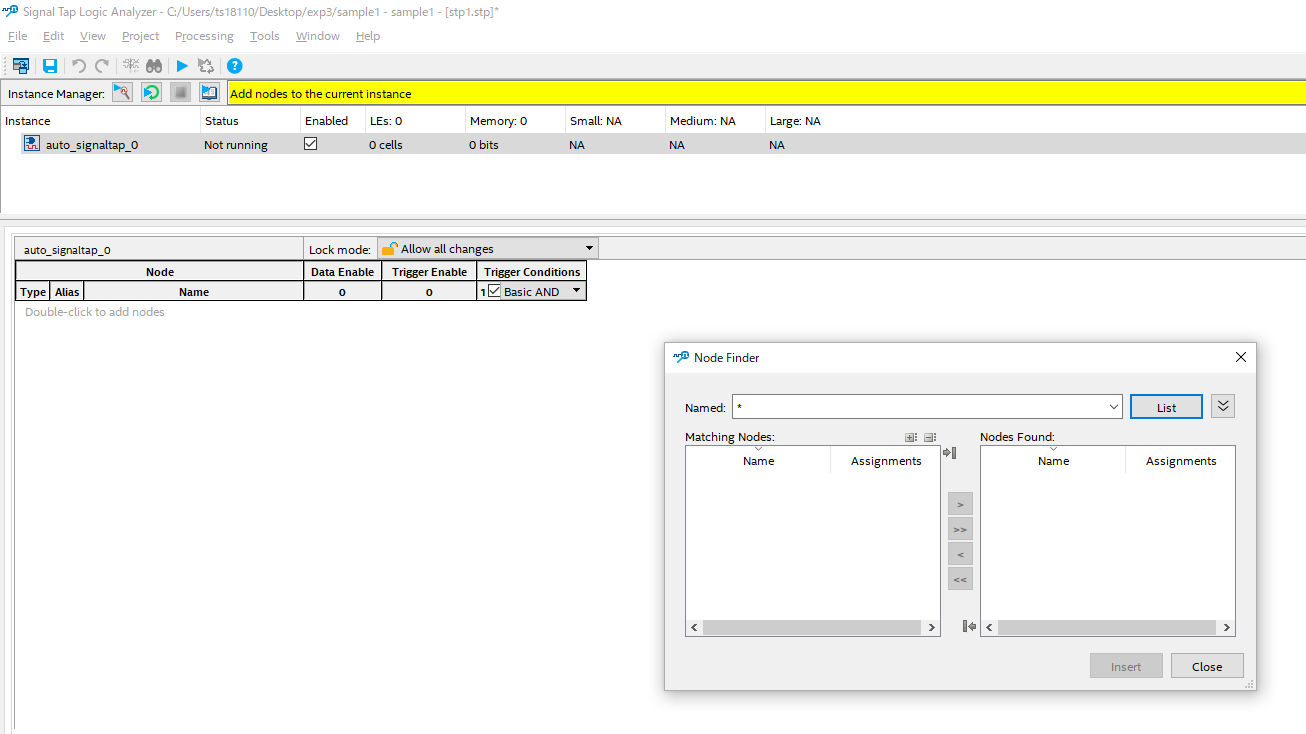

2. Node Finder
Node画面をダブルクリックしてNode Finderを開く。

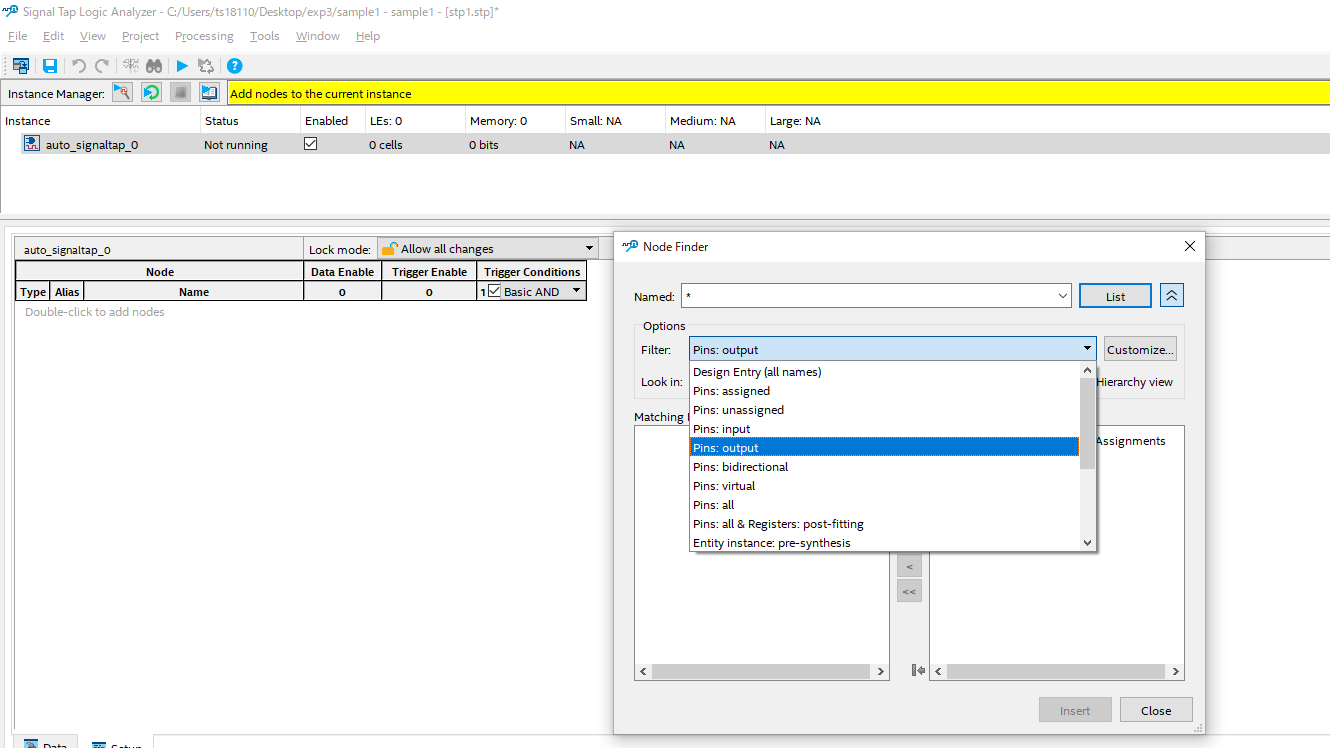

3. Node Finder
FilterでPins: outputを選択しListを押す。

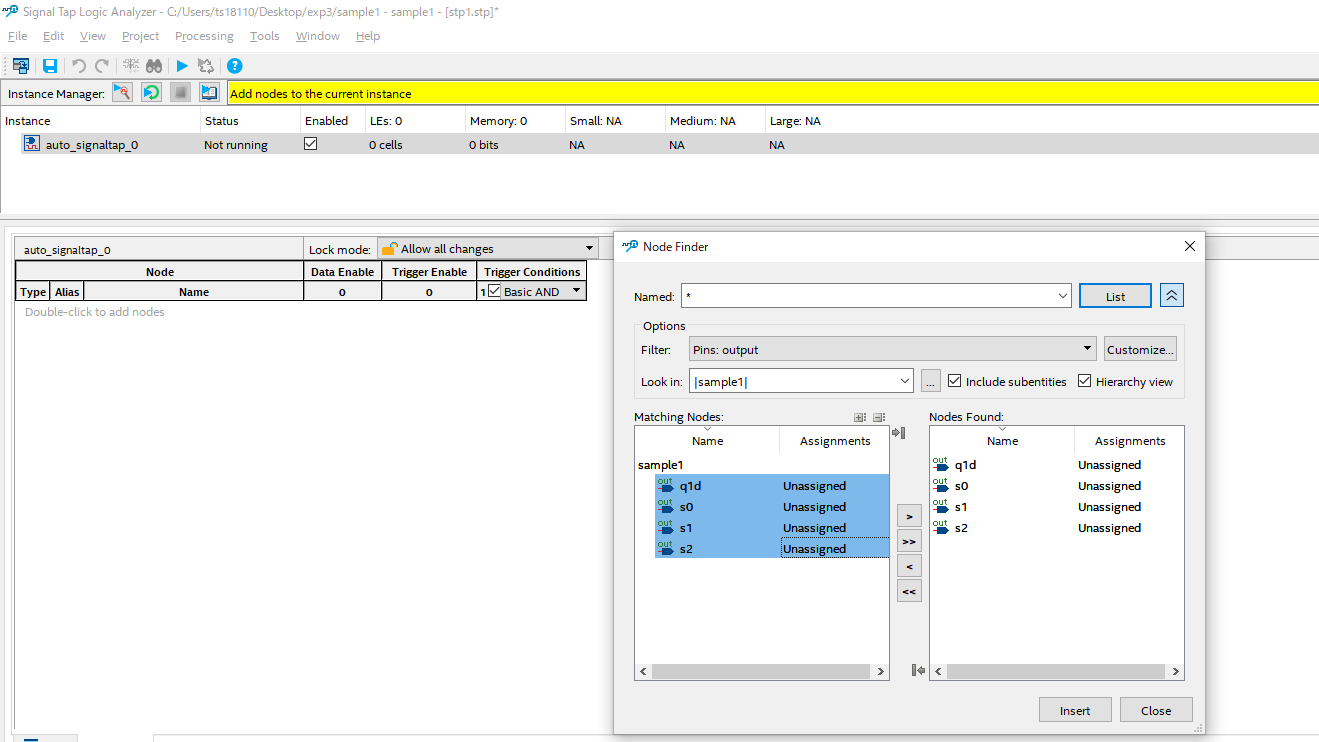

4. Node Finder
中央の>>を押し、Nodes Foundにピンを割り当てる。
確認できたら、Insertを押す。

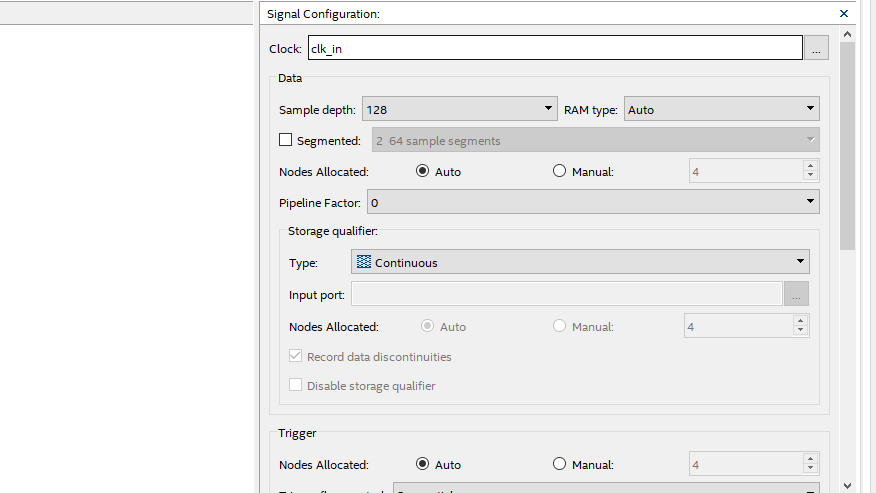

5. Signal Configuration
Signal Tap Logic Analyzerウィンドウ右側のSignal ConfigurationのClockをclk_inに、Sample
depthを1Kに設定する。

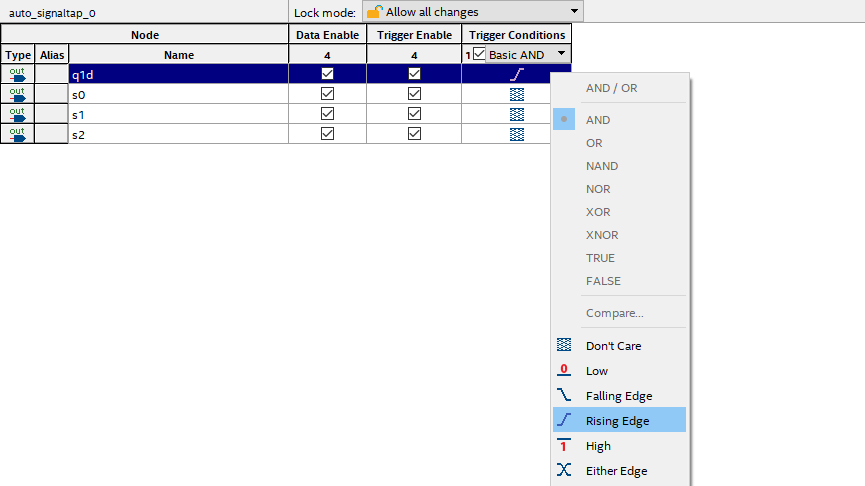

6. Trigger Conditions
q1dのTrigger ConditionsをRiging edgeに設定する。設定後、再コンパイルする。
7. SOF Manager
SOF Managerでoutput_filesフォルダ内の.sofファイルを選択し、Openを押す。

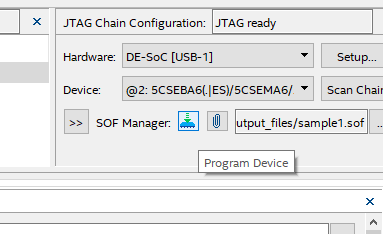

8. SOF Manager
Program Deviceを押す。

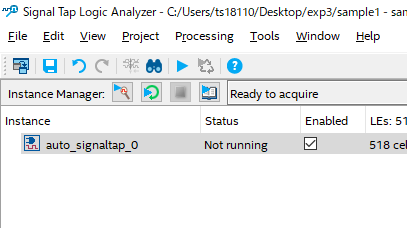

9. Run Analysis
Instanceのauto_signaltap_0を選択し、ツールバーのRun Analysisを押す。

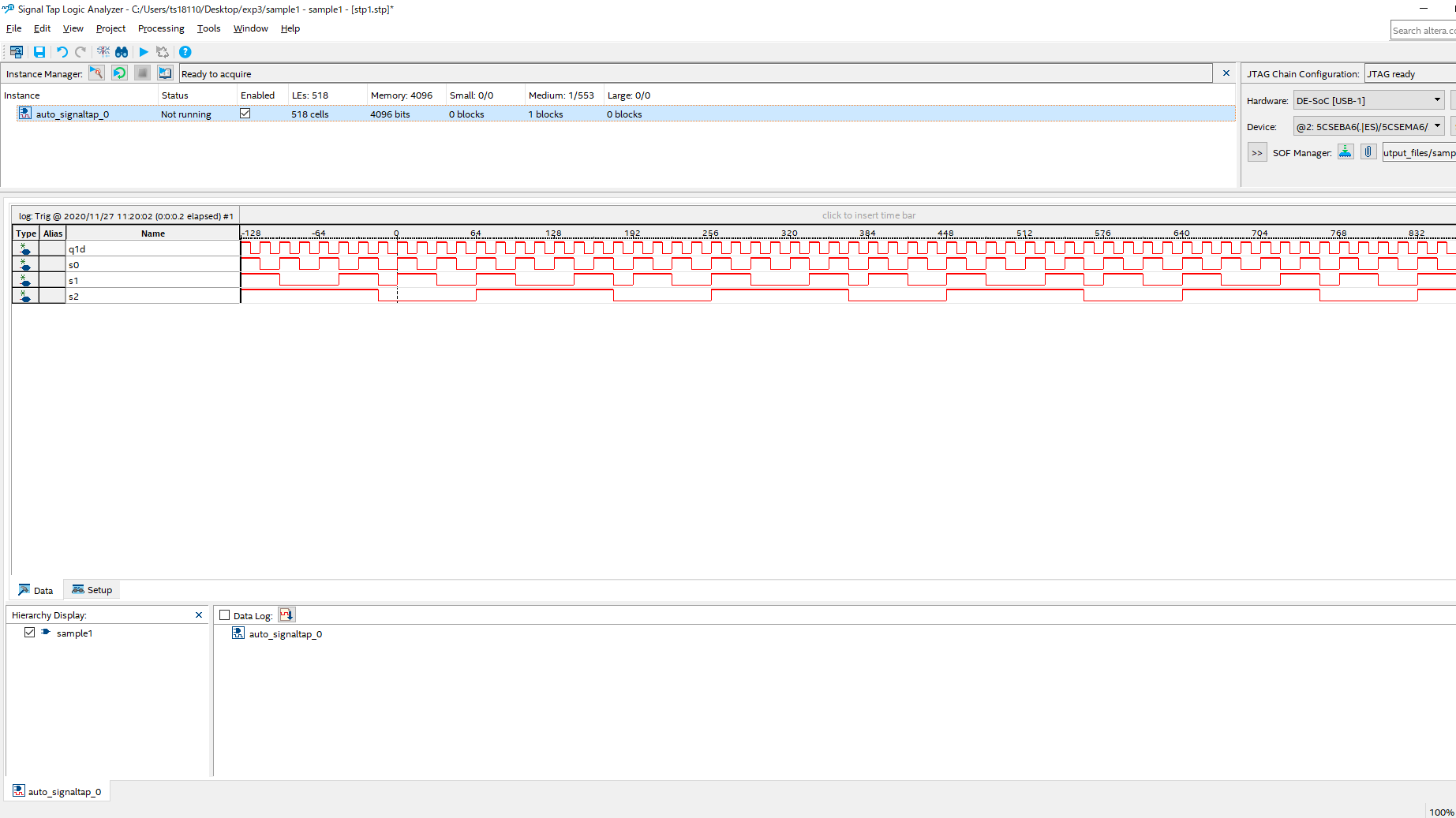

10. 完了
波形が表示される。
